光開關優化
發布時間：2023-04-12
光開關優化
尊敬的各位客戶：
您好！

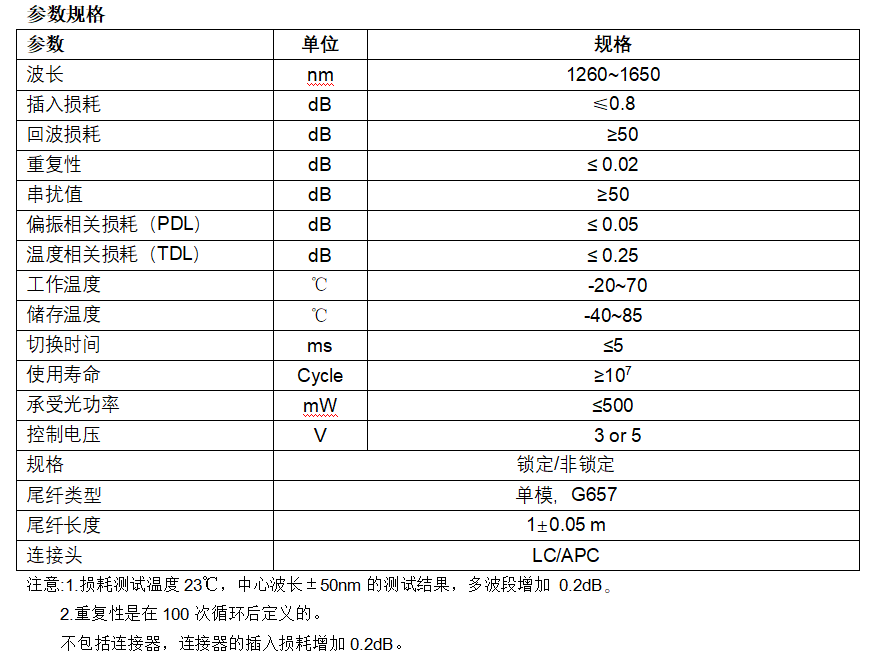

我司于2023年改版優化了機械式光開關的參數，具體參數如下，請悉知。
具體產品詳情，請您致電各區域負責人，謝謝。另：我廠接受各類光通信產品的定制，如：光延遲線，光衰減器，光開關，激光器，泵浦合束器，PLC分路器等歡迎您的來電咨詢。
華南：張經理 18190011210 西南：羊經理 15328231102
華東：王經理 18190010738 華中：陳經理 17308159058
東北：牟經理 18190013052

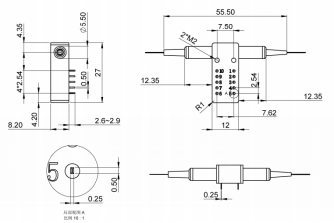

尺寸圖（單位mm）：
引腳定義
Type | Status | Optical Path | Electric Drive | Status Sensor | ||||||
1x2 |
|
| Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 |
鎖定 | A | C1→O2 | -- | -- | GND | V+ | Close | Open | Open | Close |
| B | C1→O1 | V+ | GND | -- | -- | Open | Close | Close | Open |
非鎖定 | A | C1→O2 | -- | -- | -- | -- | Close | Open | Open | Close |
| B | C1→O1 | V+ | -- | -- | GND | Open | Close | Close | Open |
電流和電阻參數：
| 規格 | 電壓 | 電流 | 電阻 |
5V | 鎖定 | 4.5~5.5V | 36~44mA | 125? |
5V | 非鎖定 | 4.5~5.5V | 26~32mA | 175? |
