SFP可調光衰減器具有小型化設計、快速響應、可調諧特性、電子控制、低功耗與熱插拔等特性，該產品可通過12C數字接口控制（數字控制），利用其內部的控制電路，可自動調整電壓保持穩定的衰減
三、SFP可調光衰減器規格參數
| 參數 | Min | Max | 規格 | 單位 | ||
| 衰減類型 | 微暗態 | 亮態 | ||||
| 波長范圍 | 1520-1570 | Nm | ||||
| 插入損耗@不帶 PD | √ | 2 | dB | |||
| 插入損耗@帶 PD | √ | 2.5 | dB | |||
| 衰減動態范圍 | √ | 20 | ms | |||
| 波長相關損耗 | 0~10dB | √ | 0.6 | dB | ||
| 10~20dB | √ | 1.5 | dB | |||
| 偏振相關損耗 | 0~10dB | √ | 0.3 | dB | ||
| 10~20dB | √ | 0.5 | dB | |||
| 衰減精度 | 0~10dB | √ | ±1.5 | dB | ||
| 10~20dB | √ | ±2.0 | dB | |||
| 功率監測器精度 | -20~20dB | √ | ±1.0 | dB | ||
| 衰減響應時間 | √ | 300 | ms | |||
| 最大輸入功率 | √ | 23 | dBm | |||
| 回波損耗 | √ | 40 | dB | |||
| 工作溫度范圍 | -5~+70 | ℃ | ||||
| 儲存溫度范圍 | -40~+85 | ℃ | ||||

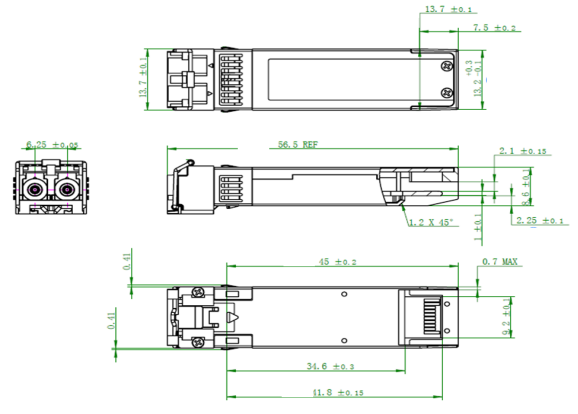

SFP可調光衰減器尺寸圖
四川梓冠光電SFP可調光衰減器訂貨信息
| 衰減器類型 | 工作波長 | 衰減范圍 | PD:00 | 連接器類型 |
| D：Dark B：Bright | C=C Band | 15:15dB 20:20dB | 15:Input with 5% tap+PD 25:Output with 5%tap+PD | LC/UPC |
SFP可調光衰減器拓展資料
一、SFP可調光衰減器的工作原理
SFP可調光衰減器通過多種機制實現光信號的衰減，主要包括光吸收、光散射、光反射以及錯位技術等。
1、光吸收：這是最常見的衰減機制。衰減器內部的光學材料，如摻雜金屬離子的光纖或特制吸收玻璃，會吸收一部分入射光，從而降低光信號的強度。
2、光散射：利用材料的微觀結構，使光信號發生散射，減少直線傳播的光強。
3、光反射：通過多層薄膜技術，精確控制反射率，實現光信號的衰減。
4、錯位技術：通過微調兩根光纖的纖芯位置，使光信號在傳輸過程中發生偏芯損耗，達到衰減效果。
此外，部分SFP可調光衰減器還采用位移型衰減技術，通過光纖對接時的耦合損耗，改變光的傳輸路徑，實現衰減。
二、SFP可調光衰減器的應用范圍
1、電信行業：在光纖通信網絡中，調節光纖信號的功率，防止信號過強對系統造成損害，保護光纖系統的正常運行。
2、網絡行業：在網絡信號傳輸中，通過調節網絡信號的功率，保護網絡設備的安全，提高設備的穩定性，優化網絡的傳輸性能。
3、電視廣播：在廣播信號傳輸中，調節信號的功率，避免因信號過強而對網絡系統造成危害，保護廣播系統的正常工作。
4、安全行業：在船舶、汽車、航空等行業的通信系統中，通過調節信號的功率，防止因信號過強而產生的噪聲和干擾，提高系統的穩定性和安全性。
5、測試與校準：在光纖通信系統的測試、校準和維護過程中，SFP可調光衰減器發揮著不可或缺的作用，確保系統的準確性和可靠性。
