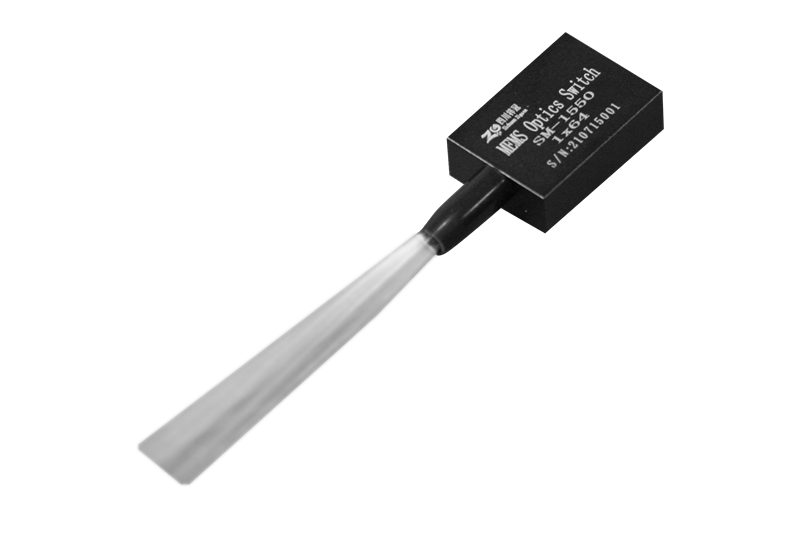

MEMS光開關1XN

一、MEMS光開關1XN的定義
MEMS光開關1xN是一種基于微機電系統技術的光開關，具備將單一輸入光信號靈活切換至N個不同輸出端口的能力。這里的“1xN”指的是一個輸入端口對應N個輸出端口的配置方式，是實現光網絡靈活配置與高效管理的重要器件。
二、MEMS光開關1XN的特點
1、體積小，交換容量大：MEMS光開關1xN采用微機電系統技術，將微型機械、微型執行器、信號處理和控制電路等集于一體，體積小巧，但交換容量大，能夠滿足高速大容量光通信的需求。
2、功耗低，壽命長：基于MEMS技術的光開關具有低功耗、長壽命的特點，能夠在復雜的光網絡環境中穩定運行，降低整體能耗，提高網絡可靠性。
3、易于集成，擴展性好：MEMS光開關1xN易于與大規模集成電路制作工藝兼容，便于集成化、擴展化，有利于降低成本，提高生產效率。
4、精確操控，響應迅速：通過靜電力或磁電力的驅動，MEMS微鏡能夠?qū)崿F(xiàn)精確的角度調整，從而快速切換光路，滿足光網絡對快速響應的需求。

三、MEMS光開關1XN的技術參數

規格	單位	參數
工作波長	nm	1260-1650
中心波長	nm	1310 or1550
插入耗損	dB	(3>N>16)≤1.0（typical：0.8）;(16>N>32)≤1.2（typical：1）;(32>N>1024)≤3.5（typical：2.5）
波長相關耗損	dB	≤0.3
溫度相關耗損	dB	≤0.4 (2≤N≤16), ≤0.6 (17≤N≤64)
偏振相關耗損	dB	≤0.15
回波耗損	dB	≥50
串擾值	dB	≥50 (2≤N≤32), ≥45 (33≤N≤64)
重復性	dB	≤±0.05
切換時間	ms	≤10
使用壽命	times	≥10 billion
控制電壓	V	5
最大承受光功率	mw	≤500
使用溫度	℃	-20~+70
儲存溫度	℃	-40~+85
模塊尺寸	mm	40x26x14(1x32，?oose Tube),
		90×55×12 ±0.2 (N≤64, ?oose Tube)
		100×100×12 ±0.2 ( ≤144, ?oose Tube)
		120×141×12 ±0.2 ( N≤256, ?oose Tube)
器件尺寸	mm	Φ5.5×42(±0.1) (2≤N≤16)
器件尺寸	mm	Φ6.0×47(±0.1) (17≤N≤32)
以上所有規格的損耗不包括連接頭的損耗，并且不包括在特殊環境下的損耗.

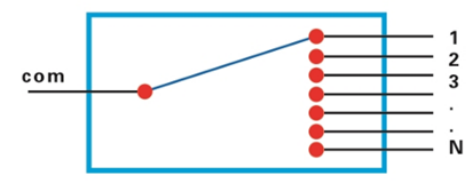

光路

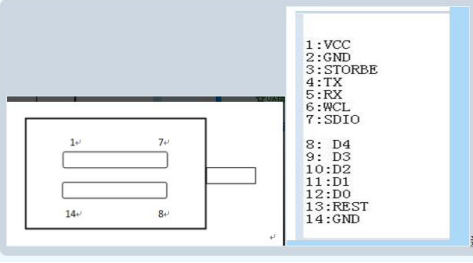

管腳定義

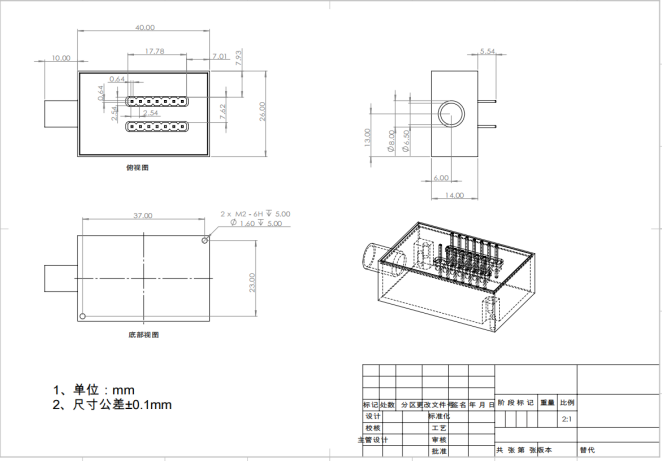

尺寸圖

器件尺寸

四川梓冠光電MEMS光開關1XN訂貨信息

路數	波長	光纖類型	電壓	套管	纖長	連接頭
14=1x4 18=1x8 16=1x16 132=1x32 X=others	13:1310nm 15:1550nm 13/15:1310+1550nm X:other	SM:單模 X:其他	5-5V	025:Φ0.25mm 09:Φ0.9mm X:other	05:0.5m 10:1.0m 15:1.5m X:other	1:SC/UPC 2:SC/APC 3:LC/UPC 4:FC/UPC 5:FC/APC

MEMS光開關1xN拓展資料
一、MEMS光開關1xN的工作原理
MEMS光開關1xN的工作原理基于微鏡陣列的精確操控。當光信號進入輸入端口后，通過準直透鏡將光束調整為平行光，隨后照射到微鏡陣列上。微鏡陣列由多個微小的反射鏡組成，每個反射鏡都可以通過靜電力或磁電力進行精確控制。通過外部電子信號的控制，微鏡可以發生微小的旋轉或平移，從而改變反射光的方向，將光信號引導至預定的輸出端口。這一過程實現了光信號的快速、準確切換，為光網絡的靈活配置提供了可能。
二、MEMS光開關1xN的應用范圍
1、光交叉連接（OXC）：在光網絡中，MEMS光開關1xN是實現光交叉連接的關鍵器件。它能夠根據網絡需求，動態調整光信號的傳輸路徑，提高網絡的靈活性和可靠性。
2、光分插復用（OADM）：在光分插復用系統中，MEMS光開關1xN能夠精確控制光信號的上下路，實現光信號的靈活插入和提取，滿足不同用戶和業務的需求。
3、網絡監控與保護：通過集成監控軟件，MEMS光開關1xN能夠?qū)崟r監測網絡狀態，并在發生故障時迅速切換光路，實現網絡的自愈保護，確保通信的連續性和穩定性。
4、光傳感與測試：在光纖傳感和測試領域，MEMS光開關1xN可用于構建多通道測試系統，實現對光纖性能、光器件性能及網絡性能的全面測試與評估。
5、數據中心與云計算：隨著數據中心和云計算的快速發展，對光網絡帶寬和靈活性的需求日益增加。MEMS光開關1xN以其高效、靈活的特點，成為構建高性能數據中心光網絡的重要選擇。
