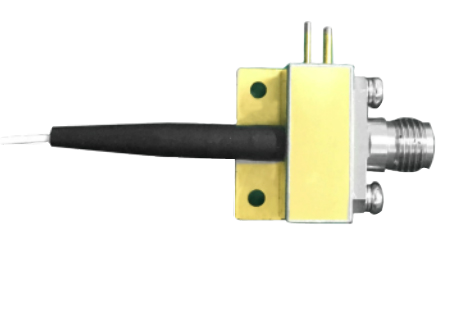

寬帶InGaAs光電探測器

寬帶InGaAs光電探測器由光電探測器芯片和偏置電路組成，飽和光功率可達10dBm，小型化，可原位替換EM169，標準SMA射頻口輸出。
一、寬帶InGaAs光電探測器特性
寬帶
低噪聲
二、寬帶InGaAs光電探測器應用
射頻拉遠
跟蹤遙測及控制
雷達電子
三、寬帶InGaAs光電探測器絕對最大值額定參數

參數	符號	條件	最小值	最大值	單位
工作電壓	Vpd	—		5	V
儲存溫度	Ts	—	-55	85	℃
工作溫度	To	—	-40	70	℃
最大接收光功率	PIN	—	—	10	dBm

四、寬帶InGaAs光電探測器規格參數

參數	符號	條件	最小值	典型值	最大值	單位
飽和光功率	PS	—	—	10	—	dBm
調制帶寬	BW	—	0.1	20	—	GHz
幅度平坦度	AF	—	—	2	—	dB
響應度	Re	—	—	0.85	—	uA
波長	λ	—	1260	1310/1550	1625	nm
輸出阻抗	ROUT	—	—	50	—	Ω
光接口	FC/A PC（可定制）
光纖類型	標準單模光纖，光纖直徑0.9mm，光纖長度1m
射頻接口	SMA
尺寸	17.78mm x 12.7mm x 8.9					mm

四川梓冠光電寬帶InGaAs光電探測器訂購信息

波長	飽和功率	帶寬	連接頭
13=1310nm 15=1550nm	10=10dbm	20=20GHZ	FC/APC X
