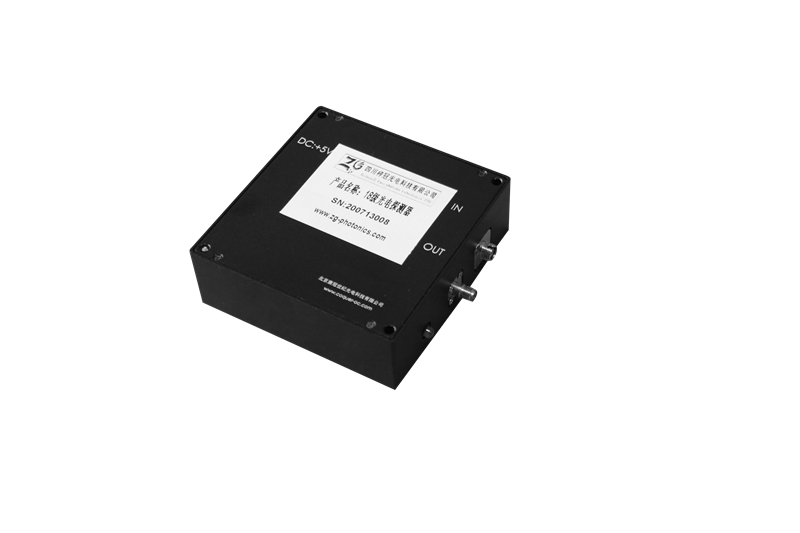

高速光電探測器模塊

高速探測器模塊是一款氣密封裝、高可靠性、低諧波失真的PIN探測器模塊，適合用于光傳輸系統和高速激光信號測量。模擬帶寬高，光電增益0.9 A/W，響應帶寬覆蓋1000~1650nm波長,直流耦合SMA射頻口輸出。
一、高速光電探測器模塊特性
高速直流耦合輸出
高飽和輸入功率
二、高速光電探測器模塊應用
光纖通信
超短脈沖激光測量
三、高速光電探測器模塊規格參數

參數指標	單位	最小值	典型值	最大值
工作波長	nm	1000		1650
光平均功率輸入范圍	dBm	-10		10
上升沿時間（14G）	ps		18
上升沿時間（3G）	ps		125
光電響應	A/W		0.9
回?fù)p	dB	-37
輸出阻抗	Ω
3dB高頻截止頻率（14G）	GHz		14
3dB高頻截止頻率（3G）	GHz		3
供電電壓	VDC		5	7
輸出電壓		10mV		1.5V
產品尺寸	mm	100x70x28
工作溫度	°C	-5		+55
存儲溫度	°C	-40		+85
光纖類型	SMF-28e單模光纖、FC/APC

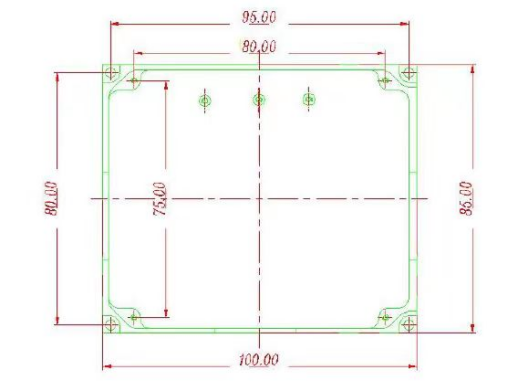

高速光電探測器模塊尺寸圖

四川梓冠光電高速光電探測器模塊訂購信息

帶寬	供電方式	連接頭類型
3=3GHZ 12=12GHz 18=18GHz 40=40GHz	1=內部供電 2=外部供電	FC/APC FC/PC
