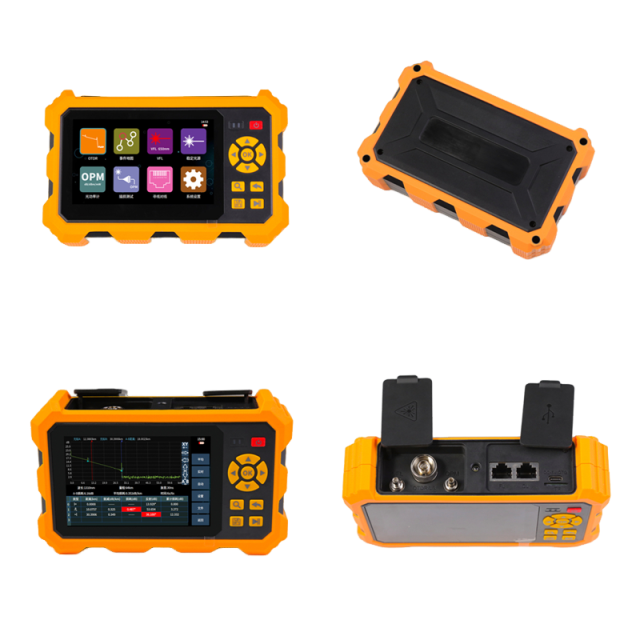

一、多功能光時域反射儀4.3寸介紹：
四川梓冠光電生產的多功能手持式光時域反射儀是新一代掌上型智能化光纖通信測量儀器，能顯示光纖及光纜的損耗分布曲線，測量光纖及光纜衰減系數、兩點間損耗和接頭損耗，測量光纖及光纜長度、兩點間距離，確定光纖及光纜連接點、故障點和斷點的位置。我們還新增了網線線序、光功率計、VFL、穩定光源和 RJ11 尋線功能。廣泛應用于光纖通信系統的工程施工、維護測量及緊急搶修；光纖光纜的研制與生產測量等。
二、多功能光時域反射儀4.3寸特點：
手持式、重量輕、便于攜帶、堅固耐用；彩色 LCD 顯示；
數據可通過 USB 線上傳到 PC；
功能多、界面簡潔、操作簡單；
視窗界面，中英文操作界面；
電池電量指示及電池低電壓自動關機功能；
三、多功能光時域反射儀4.3寸功能介紹：
測試光纖長度；
測試光纖曲線上任意兩點間距離；
測試并顯示曲線上任意兩點間損耗（dB）；
測試并顯示曲線上連接點的連接損耗（dB）；
測試反射損耗值；
測試兩事件點之間距離；
測試兩事件點之間損耗；
測試兩事件點之間平均損耗；
測試波形存儲；
電池電量指示功能；
實時測試功能，方便觀察光纖實時對接效果；
測試網線線序；（不可帶電測線序）
測試光功率值（dBm）；
VFL可視故障定位儀；
穩定光源；
RJ11尋線（搭配探測器一起使用，不可帶電尋線）。
四、多功能光時域反射儀4.3寸技術指標：
| 參數指標 | 數值 |
| 中心波長 | 1310nm、1550nm、1610nm ±20nm（可選） |
| 適用光纖類型 | 單模 |
| 最小事件盲區 | 2m（單模） |
| 動態范圍 | 15/16dB(6M-60KM):30/32DB(6M-110KM):35/36DB(6M130KM) |
| 測量量程 | 0.2、0.5、1、2、4、8、16、32、64km |
| 測量脈寬 | 3ns、5ns、10ns、30ns、50ns、80ns、160ns、320ns、500ns、1us、5us、10us |
| 采樣點數 | 64000 |
| 波形數據存儲容量 | 1000 條 |
| 折射率設置范圍 | 1.00000 ~ 1.99999 |
| 光纜修正系數范圍 | 0.80000 ~ 1.0000 |
| RJ45 線序 | 測試網線線序，配合對線機一起使用 |
| 光功率計測量范圍 | +6dBm至-706dBm |
| VFL 輸出功率 | >10mW |
| 穩定光源輸出波長及功率 | 1310nm、1550nm、1610nm（可選），輸出功率>-76dBm |
| RJ11 尋線 | RJ11 接口發射電信號，配合探測器一起使用 |
| LCD顯示 | 320*480、4.3 寸彩色 LCD |
| 接口 | Micro USB、TF 卡 |
| 光輸出接口 | FC/PC |
| 電源 | AC/DC 適配器：輸入電壓范圍：100V～200V(1.5A)，頻率允許范圍：50/60Hz；輸出：直流 5V/1A |
| 內部鋰電池：3.7V，4000mAh，電池工作時間：10 小時(常溫) | |
| 界面語言 | 簡體中文/English |
| 環境適應性 | 存儲溫度：-40℃ ~ 70℃(不包括電池) |
| 相對濕度：5%－95%，無結露 | |
| 重量 | 約 400g |
