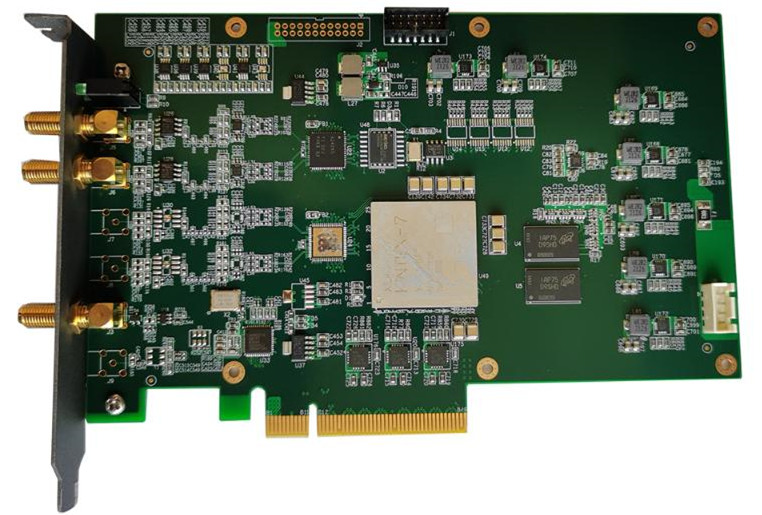

DAS高速射頻數據采集卡

一、DAS高速射頻數據采集卡簡介
這是一款具有雙通道采集、14bits（ADC）、16bits（DAC）、PCIEX8、250MSps等特征的高速采集卡，搭配高性能FPGA芯片，通過JESD204協議實現高速接口，并采用大容量緩存支持整個鏈路的實時傳輸支持，在此情形下，最高可支持2GB/s的實時數據傳輸。驅動程序具有良好的兼容性，支持WINDOWS、LINUX多個版本。
二、DAS高速射頻數據采集卡產品特點
14bits雙通道同步實時采集
250MSps采樣率
交流耦合，50Ω輸入阻抗
2Vpp輸入電壓范圍
90dBc SFDR
PCIEx8高速傳輸接口
2Gb DDR3高速數據緩存
三、DAS高速射頻數據采集卡應用領域
雷達信號采集與分析
電子偵察與監測
教學訓練演習
軟件無線電設備開發
寬帶信號記錄回放
無線通信
軟件無線電
電子對抗
電子偵察

四、DAS高速射頻數據采集卡參數指標

參數	值	單位
產品型號	ZG-25M2DAS-A
輸入通道	2
輸入阻抗	50	歐姆
輸入信號范圍	2Vp-p/10dBm
輸入耦合方式	AC/DC
分辨率	14bits	bits
帶寬（-3dB）	0~200	MHz
采樣率	250	Msps
平均噪聲密度	-140	dBm/Hz
板載緩存	ddr3	（2G）
供電	12	V
輸出接口	Pciex8
機械尺寸	181mm(L) x 111mm(W)x20mm(D)

五、DAS高速射頻數據采集卡板載算法

1、支持IQ解調功能
2、支持觸發采集
3、FIR濾波

六、DAS高速射頻數據采集卡訂貨信息

采樣率

硬件版本

通道數量

應用領域

軟件版本

25=250MSps

M=基礎款

1=單通道采集

2=雙通道采集

DAS=分布式光纖系統

A=通用

B=定制
